Vòng bi chống quay ngược (Blackstop cam clutch)
Thông tin sản phẩm
GIỚI THIỆU
Hoàn thành Freewheels FRXF
Đặc trưng
Toàn bộ Freewheels FRXF là những phần mềm tự do có tia X nâng ra, con dấu mê cung và vòng bi được bôi trơn bằng mỡ kín. Tất cả các đơn vị được cung cấp hoàn chỉnh với các cánh tay mô-men xoắn. Mặt sau FRXF không cần bảo dưỡng và được bôi trơn suốt đời trước khi vận chuyển.
Các viên ngọc tự do FRXF được sử dụng như:
➧ Điểm dừng
Mô-men xoắn tối đa lên đến 29 000 lb-ft.
Lỗ khoan lên đến 4,5 inch. Các lỗ tiêu chuẩn có sẵn - có thể từ kho.
Ứng Dụng
Hoàn thành Freewheel FRXF ở dạng điểm tựa, ar - dao động ở cuối trục tốc độ cao của hộp số. Mô men lái lùi được hạn chế bởi tay mômen ly hợp và chốt mômen quay hộp số.
Với tốc độ trục cao này trong điều kiện hoạt động bình thường (hoạt động quay vòng tự do), sử dụng phương pháp nâng đầu ra X; các vòi xịt hoạt động trong hoạt động quay tự do mà không cần tiếp xúc và không bị mài mòn.

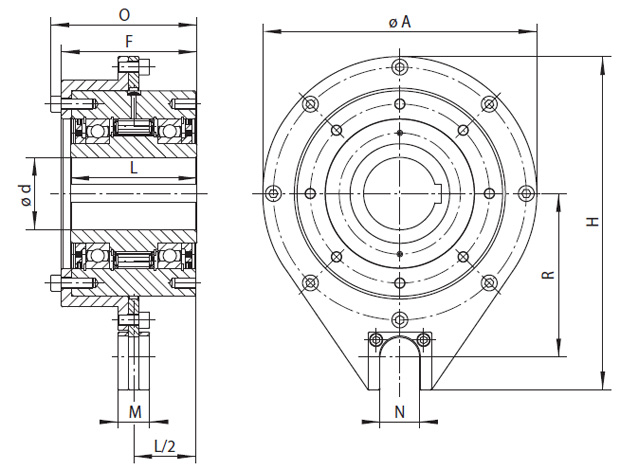

| Freewheel Size | Maximum t orque MM lb-ft |
Nominal t orque MN lb-ft |
Sprag lift-off at inner ring speed rpm* |
Maximum speed inner ring overruns rpm |
Bore d Standard bores inch |
max. inch | A inch |
F inch |
H inch |
L inch |
M inch |
N inch |
O inch |
R inch |
Torque arm Size |
Weight lbs |
||||||
| FRXF 550 | 1 500 | 750 | 700 | 4 000 | 1.250 | 1.312 | 1.500 | 1.625 | 1.625 | 6.750 | 3.25 | 8.313 | 3.25 | 1.00 | 0.813 | 3.813 | 4.00 | #10 | 20 | |||
| FRXF 700 | 8 100 | 4 050 | 350 | 3 600 | 1.938 | 2.000 | 2.250 | 2.438 | 2.500 | 2.750 | 2.938 | 2.938 | 9.375 | 5.00 | 11.813 | 5.00 | 1.25 | 1.250 | 5.688 | 6.00 | #20 | 60 |
| FRXF 775 | 14 800 | 7 300 | 320 | 2 100 | 2.750 | 2.938 | 3.000 | 3.250 | 3.438 | 3.500 | 3.750 | 3.750 | 13.000 | 6.00 | 15.825 | 6.00 | 1.50 | 1.875 | 6.938 | 7.76 | #60 | 150 |
| FRXF 800 | 29 000 | 14 500 | 250 | 1 800 | 4.500 | 4.500 | 13.000 | 6.00 | 15.825 | 6.00 | 1.50 | 1.875 | 6.440 | 7.76 | #60 | 160 | ||||||
See page 9 for determination of selection torque.
* Tốc độ vận hành khuyến nghị tối đa.
Kích thước rãnh then theo yêu cầu của khách hàng.
|
Gắn Mô men lái lùi được hạn chế bởi tay mômen ly hợp và chốt mômen quay hộp số. Nó phải có khe hở từ 1/4 inch đến 1/2 inch theo cả hướng xuyên tâm và hướng trục. Toàn bộ Freewheels FRXF được trang bị theo kích thước để vừa vặn với trục. |
Khóa Mê Cung Các vòng bi tự do FRXF được cung cấp với các con dấu mê cung, các ổ bi được bôi trơn bằng mỡ kín và không cần bôi trơn thêm.
|
